Откатные ворота чертеж

В рамках проекта на откатные ворота чертеж имеет определяющее значение, поскольку он по факту определяет стабильность геометрической формы полотна воротной системы во время эксплуатации, а на его основании выполняются расчеты и осуществляется выбор материалов, комплектующих, привода и автоматики, а также способа установки и настройки откатных ворот. Поэтому на этапе самостоятельного проектирования воротной системы предельно важно помнить, что:

  1. До изготовления и инсталляции воротной системы необходимо подготовить (разработать самостоятельно или взять у компании-инсталлятора) пакет рабочих документов на откатные ворота – чертеж полотна ворот и план-схему размещения воротной системы (можно разработать самостоятельно), план-схему разводки силовых/слаботочных линий привода/автоматики и план-схему интеграции электромеханического привода (следует взять у компании-инсталлятора на основе выбора привода/автоматики после проектирования чертежа полотна/плана размещения и расчетов). При изготовлении воротной системы своими руками стартовым документом является разрабатываемый самостоятельно на откатные ворота чертеж полотна с учетом длины перекрываемого проема и веса рабочей части.
  2. В отличие от схем размещения силовых и слаботочных (сигнальных) линий автоматики, а также планов-схем инсталляции привода, выполняемый на откатные ворота чертеж не может быть типовым, а только индивидуальным, учитывающим особенности планировки, ширину перекрываемой полотном проезжей части (проема) и предпочтений владельца по дизайну полотна (решетчатые, глухие, обшитые с одной или двух сторон, комбинированные – см. рис. ниже), что по факту определяет вес полотна и нагрузки на роликовые системы опорного узла технологической части ворот.

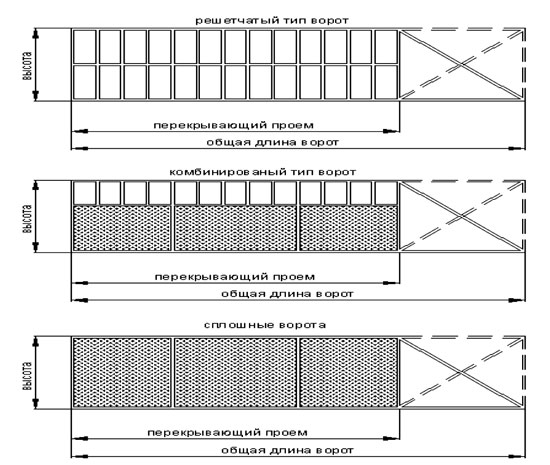

Решетчатые, глухие и комбинированные полотна откатных ворот
Решетчатые, глухие и комбинированные полотна откатных ворот.


Так, например, технически безграмотным можно признать:

  • предлагаемый на откатные ворота чертеж полотна под перекрываемый проем в 4 м.
Предлагаемый на откатные ворота чертеж полотна под перекрываемый проем в 4 м


Здесь в раме фермы полотна из прямоугольной трубы 60х40 мм заложена опорная сетка из труб сечением 40х20 мм под обшивку профилированным листом, но даже если абстрагироваться от того, что вертикальные стойки приварены к решетке, а не каркасу рамы, то подобная схема расположения усиливающих жесткость профилей делает конструкцию геометрически нестабильной (изменяемой).

Справка: Главное условие геометрической неизменяемости, а также статической определенности ферм – число элементов N (участков профиля между узлами соединения профилей) должно быть равно N = 2n – 3, где n – число узлов (места соединения профилей). При N, большем 2n – 3 ферма статически неопределяемая и геометрически не изменяемая, при N, меньшем 2n – 3 ферма геометрически изменяемая. На рисунке выше в рабочей части число элементов N = 27, число узлов n = 18, а значит условие 2·18 – 3 = 33 не выполнено – элементов меньше, и ферма геометрически изменяемая. Аналогично во всей конструкции полотна число элементов N = 29, число узлов n = 19, а значит условие 2·19 – 3 = 35 не выполнено – элементов меньше, и ферма геометрически изменяемая.

По факту наличие в конструкции четырехугольников делает ее геометрически изменяемой (нестабильной), поскольку при 4 узлах должно быть 2·4 – 3 = 5элементов, т.е. для обеспечения геометрической стабильности необходима диагональ.

Кроме того, без укрепляющих раскосов выполнена технологическая часть полотна, а точки узлов рамы «В» (условно) и «А» (наверняка) не будут находиться над роликовыми опорами в закрытом положении полотна, что усилит изгибающие деформации рамы, направляющей и может привести к разгибанию полок направляющей, усталостным деформациям в раме и направляющей, срезанию крепежных элементов, закрепляющих обшивку, а в целом – снижению срока эксплуатации ворот.

Неправильное выполнение технологической части откатных ворот Правильное выполнение технологической части откатных ворот
Неправильное (слева) и правильное (справа) выполнение технологической части откатных ворот.

  • предлагаемый на откатные ворота чертеж, где укрепляющие раскосы крепятся на раме и на опорной сетке для обшивки, хотя несущей конструкцией в ферме полотна является именно рама и раскосы должны быть зафиксированы на ее верхнем и нижнем профиле. Беспрецедентным можно признать конструктивное решение фермы полотна, в котором не выполнено условие геометрической неизменяемости (здесь число элементов N = 52, число узлов n = 28, а значит условие 2·28 – 3 = 53 не выполнено – элементов меньше, и ферма геометрически изменяемая.

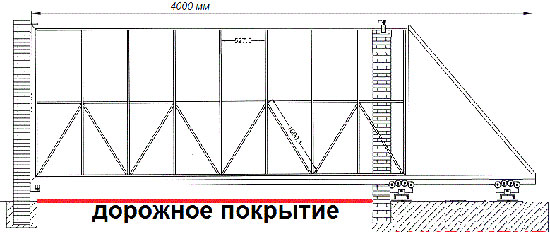

Предлагаемый на откатные ворота чертеж, где укрепляющие раскосы крепятся на раме и на опорной сетке для обшивки


Кроме того, здесь безграмотно выполнена технологическая часть полотна ворот – отсутствуют раскосы, а узлы рамы не находятся над опорными роликами

  • предлагаемую на откатные ворота чертеж-схему, где технически некорректно спроектирована технологическая часть ворот.
Чертеж-схема откатных ворот, где технически некорректно спроектирована технологическая часть ворот


Так, горизонтальный раскос, разбивающий технологическую часть на треугольник и трапецию, делает технологическую часть (и все полотно) геометрически изменяемой (не стабильной), поскольку число элементов (сторон/стержней N=6) меньше нормы элементов при n = 5 узлах (для геометрически неизменяемых и статически определимых конструкций N = 2n– 3 = 2·5 – 3 = 7).

Горизонтальный раскос, разбивающий технологическую часть на треугольник и трапецию


Кроме того, здесь использованы технически безграмотные термины – «опорный столб от качаний», «консольная часть ворот».

Справка: Следует отметить практически повсеместное безграмотное применение терминов «консоль», «консольные ворота», «самонесущие ворота» и пр. Во-первых, откатные ворота консольного типа не являются «самонесущими» или «безопорными», поскольку несущим сегментов ворот является их технологическая часть – в закрытом состоянии это узел роликовых опор и технологической части полотна, которая всегда находится вне перекрываемой зоны проема, а в целом – опорные ролики с участком полотна, находящимся над ними. Во-вторых, откатные ворота консольного типа следует рассматривать в концепции терминологии и определений, принятых в теоретической механике и сопротивлении материалов, где консоль – это свободный конец жестко защемленной балки (1 на рис. ниже), а консольная балка (3 на рис. ниже) – простая двух опорная балка (2 на рис. ниже) с консольными частями (4 и 5 на рис. ниже).

Откатные ворота консольного типа следует рассматривать в концепции терминологии и определений, принятых в теоретической механике и сопротивлении материалов


Причем для расчетов используются схемы консольной балки на двух (или более) шарнирно-подвижных (или катковых) опорах, которые ограничивают перемещение объекта по нормали к опорной плоскости, но не препятствует повороту и/или перемещению по касательной к опорной плоскости).

Схемы консольной балки на двух (или более) шарнирно-подвижных (или катковых) опорах


Т.е. в отношении откатных/сдвижных ворот консольная часть (или консольные части) – это не закрепленная связями с роликовыми опорами часть полотна – в полностью закрытом положении это рабочая часть полотна ворот от приемного столба до первой от проема роликовой опоры, в полностью открытом положении – это технологическая и отрезок рабочей частей полотна, находящихся в зоне отката за последней роликовой опорой, в промежуточном (полуоткрытом) состоянии – это участки полотна ворот, которые выступают за опорной зоной, ограниченной крайними опорными роликами технологической части воротной системы. Или проще: консоль/консоли — это подвешенная/подвешенные часть/части полотна ворот вне зоны между опорными роликами.

Вместе с тем, поскольку откатные ворота в основном находятся в закрытом состоянии, а также потому, что, как правило, рабочая часть полотна более тяжелая, длинная и в закрытом состоянии (выступая в роли консоли) определяет максимальные нагрузки на ворота, что обуславливает необходимость выполнения расчетов по «закрытому» полотну, то консольной частью ворот (или консолью) достаточно корректно называть собственно рабочую часть полотна откатных ворот.

Важно: Разработанный на откатные ворота чертеж должен быть совмещен со схемами интеграции привода и автоматики, как правило, предлагаемыми производителями и инсталляторами воротных систем, а также полностью адаптирован с планом размещения воротной системы на участке.

Технически корректная разработка чертежа полотна откатных ворот с учетом длины перекрываемого проема и веса рабочей части полотна.

На воротную систему действуют вертикальные силы (тяжести, опорных реакций) и изгибающие моменты, вызванные весом подвешенной части полотна (вертикальная плоскость) и ветровым подпором, причем максимальные величины этих сил и моментов воротная система испытывает в момент, когда полотно ворот находится в крайнем закрытом (но еще не фиксированном в ловителях) состоянии. Сила тяжести и изгибающий момент от веса подвешенной рабочей части закрытого полотна компенсируется реакциями роликовых опор, изгибающий момент ветрового подпора – опорными и направляющими секциями роликов.

Технически корректная разработка чертежа полотна откатных ворот с учетом длины перекрываемого проема и веса рабочей части полотна


Ферма полотна ворот испытывает сдвиговые нагрузки и ее стабильность в вертикальной плоскости обеспечивается жесткостью рамы, которая определяется пределом упругости профилей рамы, а также расположением укрепляющих раскосов, располагаемых под углом к верхнему и нижнему опорному профилю рамы.

Важно: Вертикальные и/или горизонтальные профиля опорной решетки в раме, а также профилированный лист не способны обеспечить стабильность геометрической формы рамы и полотна в целом. Условным исключением можно считать откатные ворота решетчатого типа с небольшими длиной и весом рабочей части полотна и малым изгибающим моментом от ветрового подпора – здесь с определенными допущениями возможно изготовление рамы с набором вертикальных и горизонтальных профилей для усиления жесткости и формирования дизайна, но они должны быть увязаны с несущей рамой полотна ворот.

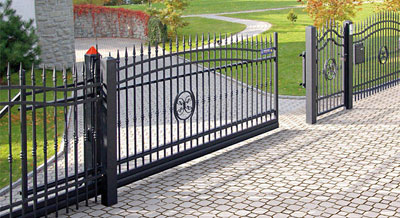

Откатные ворота


Для откатных ворот с полотнами, рабочая часть которых обшивается (с одной или двух сторон) профилированным листом, а значит вес ее будет значительным, конструкция рабочей части (консоли) и технологической части ворот должна обязательно включать раскосы, располагаемые под углом к верхнему и нижнему опорному профилю рамы и жестко связанные с рамой сваркой. Число раскосов в консоли в целом определяется длиной и весом рабочей части полотна, причем приоритетными являются раскосы, удерживающие нижний профиль рамы от изгиба (наклоненные вправо на рис. ниже). Число и положение раскосов в технологической части полотна зависит от длины этой части, но не может быть менее 3 с учетом диагонального раскоса – бокового профиля несущей рамы.

Раскосы в рабочей частях полотна откатных ворот Раскосы в технологической частях полотна откатных ворот
Раскосы в рабочей (слева) и технологической (справа) частях полотна откатных ворот.


Так, для ворот с заполняемым профнастилом (с одной стороны) полотном типовой высотой в 2 м и длиной рабочей части в районе 2 м конструктивно достаточным будет исполнение полотна откатных ворот, чертеж которого показан ниже (на рис. красными вертикалями показаны опорный и приемный столбы, пунктирной линией – возможное, но необязательное размещение опорных профилей под обшивочный лист).

Схема-чертеж ворот с заполняемым профнастилом


Однако здесь необходимо соблюдать следующие условия:

  • узлы сочленений профилей рамы и раскосов в технологической части должны находиться над опорными роликами, а нижний опорный профиль для обеспечения технологических зазоров может выступать за крайний узел и опорный ролик;
  • расстояние L лучше спланировать аналогичным расстоянию между опорами, что позволит расположить узлы сочленений профилей рамы и раскосов над опорными роликами при открытом положении ворот (когда часть рабочей части L станет на место технологической).

Для ворот с полотном типовой высоты в 2 м, заполняемым с одной стороны профнастилом НС или С толщиной 0.7-0.9 мм и имеющим длину рабочей части в пределах 4 м, необходимым и достаточным будет исполнение полотна откатных ворот, чертеж которого показан ниже.

Конструктивные схемы заполняемых профилированным листом полотен – с одной стороны Конструктивные схемы заполняемых профилированным листом полотен – с двух сторон
Конструктивные схемы заполняемых профилированным листом полотен – с одной (слева) и с двух (справа) сторон, где:
1 и 4 – верхний и нижний (горизонтальный) профиль несущей рамы полотна, 2 – профилированный лист, 3 – профиля опорной сетки, 5 – направляющая балка.

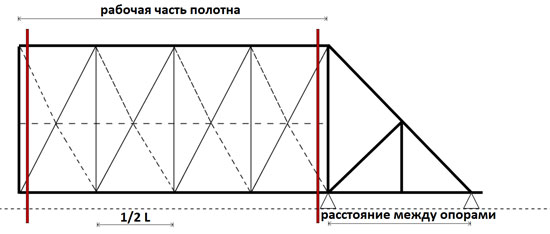

В этой ситуации узлы сочленений раскосов и профилей рамы следует располагать в идеале над  опорными роликами


И в этой ситуации узлы сочленений раскосов и профилей рамы следует располагать в идеале над опорными роликами.
